一、適用范圍
本設備適用于制藥、食品、輕工、化工等行業的稀酒精回收提純。
二、設備組成

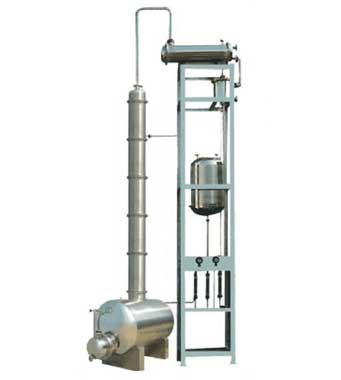

本設備有間歇式和連續式兩種形式，主要由塔釜、塔身、冷凝器、平衡罐、冷卻器、流量計等部件組成。
三、主要特點
1．連續式的配有預熱器，可以進行連續式生產，符合大批量生產的需要。
2．本設備與物料接觸部分均采用不銹鋼制造，具有良好的耐腐蝕性能，并且有節能、環保、降低生產成本、提高效率的優點。
3．本裝置可將30度-50度的稀酒精蒸餾到93度-95度，殘液排放含醇度低，符合環保要求。
4.塔釜采用可拆式U型，便于對加熱外壁及蒸餾釜內壁進行清洗。
四、技術參數
|
參數/規格 |
JH-200 |
JH-300 |
JH-400 |
JH-500 |
JH-600 |
JH-800 |
|
塔容積（L） |
640 |
1220 |
1450 |
2300 |
2505 |
3200 |
|
塔身高度 |
6000 |
7000 |
7000 |
7000 |
7500 |
7500 |
|
冷凝面積（m2） |
5 |
8 |
11 |
18 |
25 |
45 |
|
冷卻面積（m2） |
1 |
1.5 |
2.2 |
4 |
6 |
8 |
|
加熱面積（m2） |
3.0 |
6.0 |
8 |
10 |
15 |
26 |
|
回收能力（Kg/h） |
45~50 |
90~100 |
150~160 |
280~300 |
420~440 |
600~620 |
|
回收濃度（%） |
93-95 |
|
填料形式 |
不銹鋼波紋填料 |
|
注：除表系列規格外，亦可根據客戶要求另行設計。 | |
