GPY型系列壓力式噴霧干燥機 |
|
設備概述： |
| GPY型系列壓力式噴霧干燥設備是一種新型高效干燥工藝裝置設備。它可使被干燥溶液、乳濁液、糊狀液及熱敏性物料經高壓（一般壓力0.1-30MPa）噴嘴霧化后達到噴霧干燥目的。一般可在幾秒鐘內蒸發水分轉變?yōu)榉仙a(chǎn)要求的粉狀、顆粒狀、空心球或圓粒狀產品，是化工、石油化工、食品制藥、生物工程、日化洗滌、環保、建材等行業的理想干燥設備。 |
|
工作原理： |
| 空氣經初效過濾器、加熱器加熱和熱風分布屏后，干燥介質熱空氣呈直線狀（或螺旋狀）均勻地進入干燥器內。被干燥料液由料液槽經過過濾器由高壓泵送至干燥塔頂部干燥器內的霧化器（壓力噴頭），使料液噴成極小的霧狀液滴。霧化后的料液和熱空氣并流接觸，水分迅速蒸發，在極短的時間內干燥為成品。成品由干燥塔底部和旋風分離器排出，廢氣由風機抽走排出。根據我公司多年的生產實踐及干燥物料的不同特性，壓力噴霧干燥機系列設備因噴霧形式不同可分為：順流式、逆流式和混流式；因噴霧壓力高低不同可分為：高壓噴霧式、中壓噴霧式和低壓噴霧式三種。 |
|

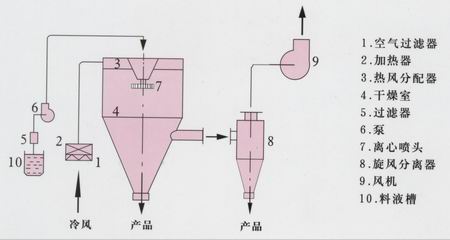

工藝流程圖 |
 |
|
主要參數 |
|
型號
項目 |
GPL
25 |
GPL
50 |
GPL
100 |
GPL
150 |
GPL
200 |
GPL
250 |
GPL
350 |
GPL
500 |
GPL
600 |
GPL
750 |
GPL
850 |
GPL
1000 |
GPL
1500 |
GPL
2000 |
GPL
3000 |
GPL
4000 |
GPL
5000 |
GPL
8000 |
GPL
10000 |
|
入口溫度℃ |
130～850 |
|
出口溫度℃ |
65～250 |
|
水份蒸發量kg/h |
25 |
50 |
100 |
150 |
200 |
250 |
350 |
500 |
600 |
750 |
850 |
1000 |
1500 |
2000 |
3000 |
4000 |
5000 |
8000 |
10000 |
|
噴塔有效容積m3 |
4 |
12 |
21.6 |
31.5 |
41.46 |
51.55 |
72 |
98.26 |
117 |
147.1 |
185.5 |
227 |
294.1 |
373.1 |
620 |
755 |
925 |
1455 |
1735 |
|
熱源 |
電 、蒸汽、燃煤、燃油、燃?xì)?/DIV> |
|
材質 |
碳鋼或不銹鋼或鈦材 |
|
備注 |
設備水份蒸發量與物料的特性及熱風進、出口溫度有關 |
|
收集除塵形式 |
一級旋風收集器+（二級旋風收集器）+（濕式除塵器）+（脈沖布袋除塵器） 根據物料需要配置 | |
